Technische Infos -> Drehschalter an den JPS17- Einkabelumsetzern

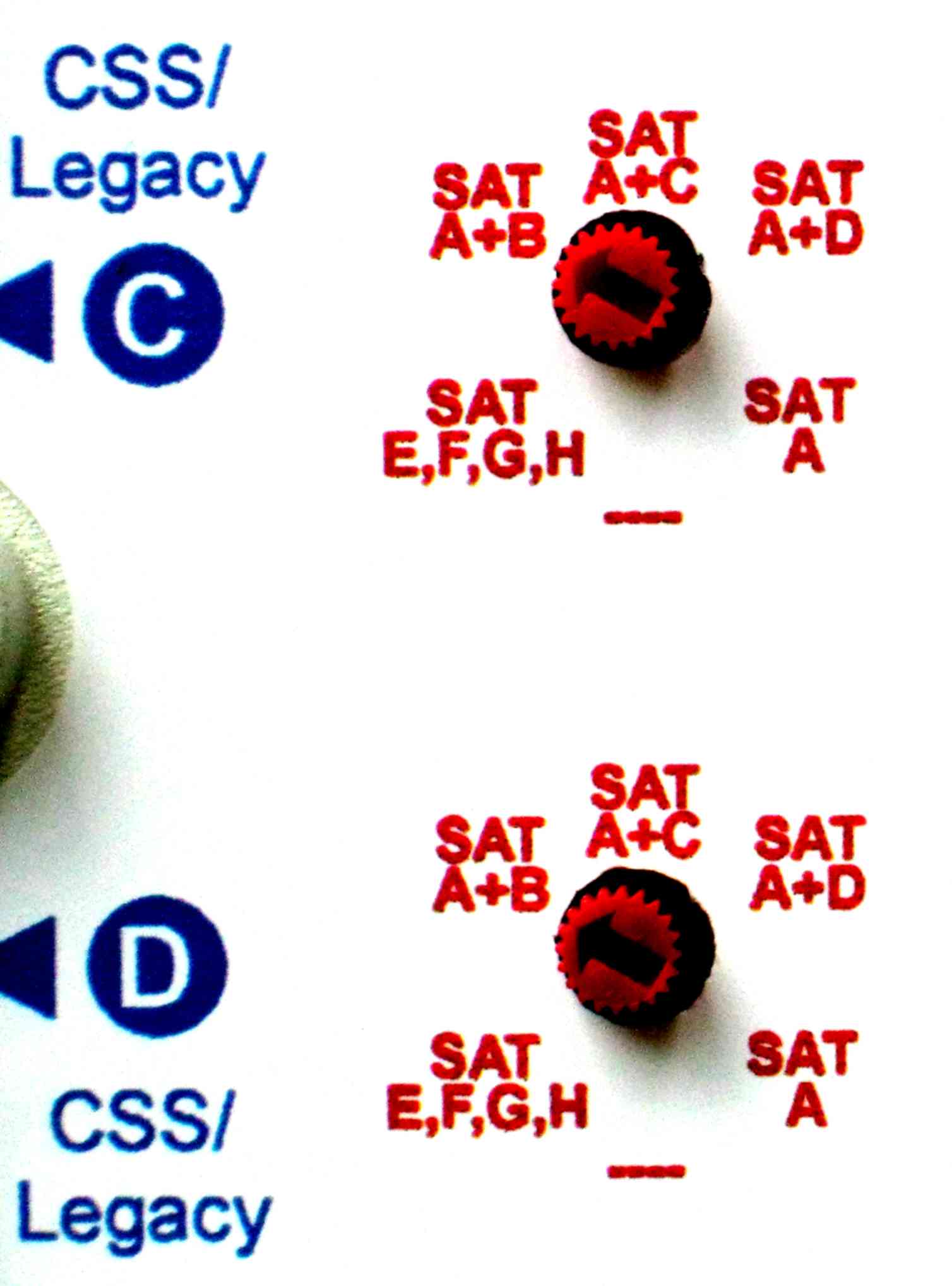

Die Einkabelumsetzer der JPS17xx-Serie für die Verteilung von vier Satellitensystemen sind mit mehreren Drehschaltern ausgestattet.

Receiver, welche noch nach dem Einkabelstandard EN 50494 arbeiten, können nur zwei Satellitensysteme verwalten. Mit den Drehschaltern kann gewählt werden, welches das zweite Satellitensystem für diese Receiver sein soll, d.h. der zweite Satellit  auf den der Receiver zugreift kann je nach Schalterstellung das Satellitensystem "B", das System "C" oder das System "D" sein. Dadurch lässt sich eine Standardinstallation auf verschiedene Fremdsprachen-erfordernisse anpassen, ohne Zuführungskabel tauschen zu  müssen. Satellit "A" ist dabei unabhängig von der Schalterstellung immer Satellit "A".

Bei Geräten mit 3 oder 6 Umsetzungen pro Ausgang ist ein Drehschalter pro Ausgang vorhanden. Hier wird die Umschaltung für alle Receiver auf der jeweiligen Ableitung festgelegt.

Bei Geräten mit 12 Umsetzungen ist jeweils ein Wahlschalter pro Umsetzerpaar (UB1+2, UB3+4, UB5+6, UB7+8) vorhanden. Für die Umsetzer 9 bis 12 ist kein Schalter vorhanden, da diese ohnehin nur mit JESS angesteuert werden können. JESS kann bis zu 64 Satellitensysteme verwalten, daher sind keine Konfigurationsschalter notwendig.
Die Drehschalter beeinflussen nur den Einkabelmodus nach EN 50494, im Multischaltermodus kann auf alle Satellitensysteme zugegriffen werden(*).
Ebenso beeinflusst der Drehschalter keine JESS-Steuerbefehle(*).
(* Ausnahme: Schalterstellung "SAT A", hier kann nur auf Satellit A zugegriffen werden).

Die Schalterstellung "EFGH" teilt dem Einkabelumsetzer mit, daß er die Satellitensysteme 5 bis 8 zugeführt bekommt. Dafür müssen die Ausgänge zweier Umsetzer über Verteiler zusammengeführt werden. Das zweite Satellitensystem für EN 50494 kann nur vom ersten Umsetzer aus B, C oder D gewählt werden.
Hinweis: Bei a²CSS-Einkabelumsetzern sind diese Drehschalter nicht mehr vorhanden, statt dessen wird per Software "CSSKonfig" konfiguriert. Es gibt mehr Konfigurationsmöglichkeiten und jedes UB kann separat konfiguriert werden.
