Neue Antennensteckdosen
JAD-3xxTSD-Serie
Klicken Sie hier für Informationen zur Vorgängerserie JAD3xxTRS
Die Antennensteckdosen der JAD-Serie stehen in verschiedenen Ausführungen zur Verfügung. Die Dosen können in Verbindung mit Multischaltern oder Einkabelumsetzern eingesetzt werden (bei wohnungsübergreifender Einkabelinstallation sollten allerdings JAP-Dosen verwendet werden).
Die neue TSD-Dosengeneration ist in einem verbesserten Chassis aufgebaut und hat veränderte Frequenzbereiche. Am Radio-Port ist neben UKW nun auch der komplette DAB-Bereich verfügbar. Ebenso kann hier ein EoC-Modem betrieben werden. Der TV-Bereich beginnt ab S24, so dass diese Dosen auch mit dem üblichen Kabelfernsehraster verwendbar sind.
Zusätzlich ist nun bei allen Anschlüssen der TSD-Dosen ein diodenentkoppelter Fernspeisepfad zum Stammeingang vorhanden, so dass nicht nur Satellitenempfang möglich ist, sondern auch aktive terrestrische Antennen oder Medienkonverter ferngespeist werden können.

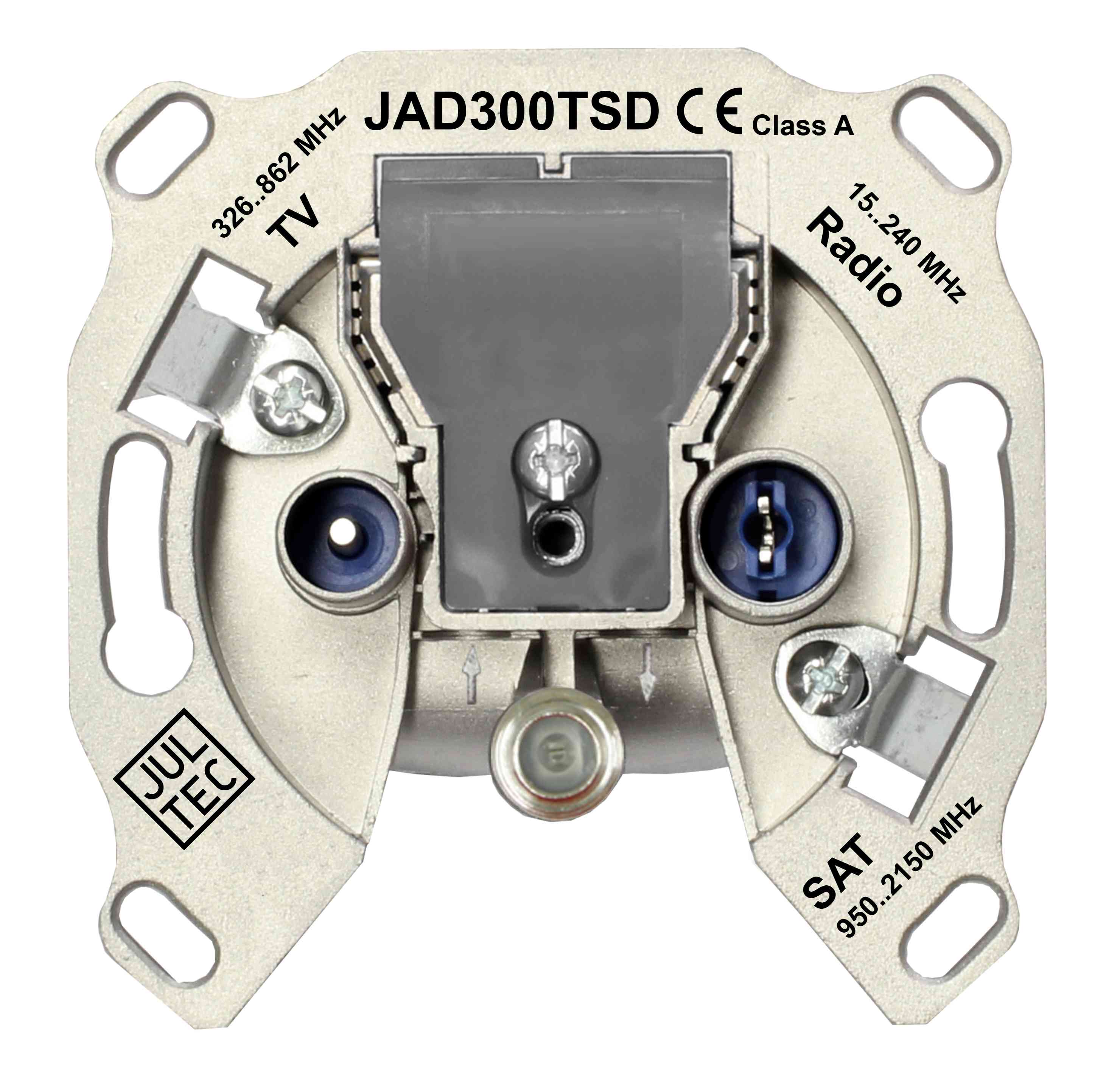

JAD300TSD: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden
JAD307TSD: Enddose, diese terminiert eine Stammleitung (als letzte Dose)

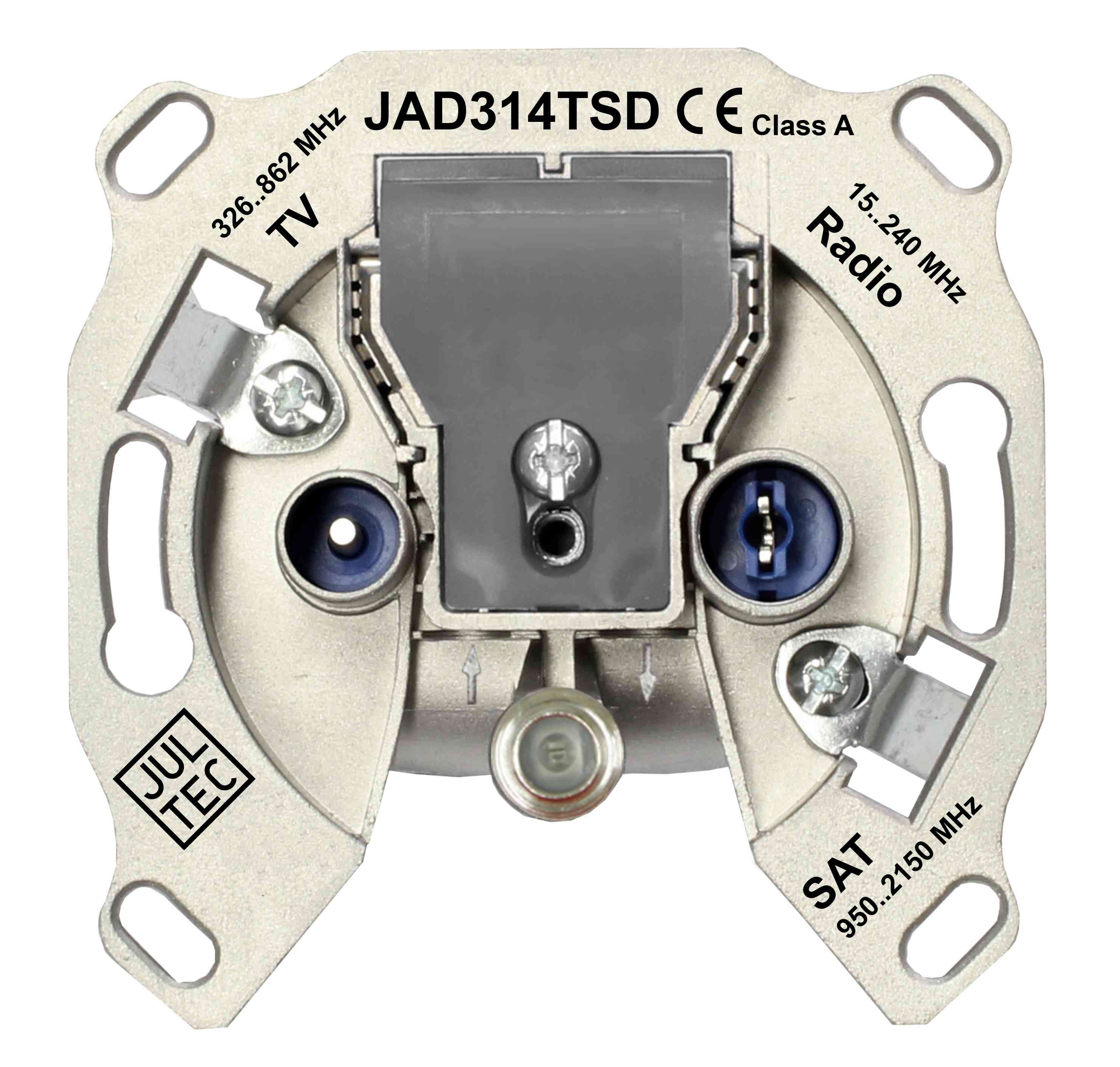

JAD310/314/318TSD: Durchschleifdose
JAD400TRSM: Stichdose mit Modemanschluss, welche als einzige Dose einer Ableitung eingesetzt wird
JAD410TRSM: Durchschleifdose mit Modemanschluss (diodenentkoppelt)
Klicken Sie hier für Informationen zur Vorgängerserie JAD3xxTRS
Die Antennensteckdosen der JAD-Serie stehen in verschiedenen Ausführungen zur Verfügung. Die Dosen können in Verbindung mit Multischaltern oder Einkabelumsetzern eingesetzt werden (bei wohnungsübergreifender Einkabelinstallation sollten allerdings JAP-Dosen verwendet werden).
Die neue TSD-Dosengeneration ist in einem verbesserten Chassis aufgebaut und hat veränderte Frequenzbereiche. Am Radio-Port ist neben UKW nun auch der komplette DAB-Bereich verfügbar. Ebenso kann hier ein EoC-Modem betrieben werden. Der TV-Bereich beginnt ab S24, so dass diese Dosen auch mit dem üblichen Kabelfernsehraster verwendbar sind.
Zusätzlich ist nun bei allen Anschlüssen der TSD-Dosen ein diodenentkoppelter Fernspeisepfad zum Stammeingang vorhanden, so dass nicht nur Satellitenempfang möglich ist, sondern auch aktive terrestrische Antennen oder Medienkonverter ferngespeist werden können.
JAD300TSD: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden
JAD307TSD: Enddose, diese terminiert eine Stammleitung (als letzte Dose)
JAD310/314/318TSD: Durchschleifdose
JAD400TRSM: Stichdose mit Modemanschluss, welche als einzige Dose einer Ableitung eingesetzt wird
JAD410TRSM: Durchschleifdose mit Modemanschluss (diodenentkoppelt)
)
)
)
)
)
)
)
| JAD300TSD | JAD307TSD | JAD310TSD | JAD314TSD | JAD318TSD | JAD400TRSM | JAD410TRSM | |
| Stamm 15 MHz | - | terminiert | - 3,0 dB | - 2,4 dB | - 2,0 dB | - | - 3,0 dB |
| Stamm 2150 MHz | - | terminiert | - 5,5 dB | - 4,0 dB | - 2,8 dB | - | - 3,8 dB |
| Abzweig Radio IEC-Buchse |
- 2 dB 15 .. 240 MHz |
- 7 dB 15 .. 240 MHz |
- 9,5 dB 15 .. 240 MHz |
- 14 dB 15 .. 240 MHz |
- 17 dB 15 .. 240 MHz |
- 8 dB 87,5..108 MHz |
- 18 dB 87,5..108 MHz |
| Abzweig TV IEC-Stecker |
- 2 dB 326 .. 862 MHz |
- 7 dB 326 .. 862 MHz |
-9,5 dB 326 .. 862 MHz |
- 14 dB 326 .. 862 MHz |
- 18 dB 326 .. 862 MHz |
- 8 dB 109..862 MHz |
- 17 dB 109..862 MHz |
| Abzweig Sat F-Buchse |
- 2 dB 950..2150 MHz |
- 7 dB 950..2150 MHz |
- 10 dB 950..2150 MHz |
- 14 dB 950..2150 MHz |
- 18 dB 950..2150 MHz |
- 1 dB 950..2150 MHz |
- 10 dB 950..2150 MHz |
| Abzweig Modem F-Buchse | - | - | - | - | - | - 8 dB 5..862 MHz |
- 13 dB 5..862 MHz |
| DC-Durchgang | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA |
| Einbautiefe | 20,5 mm | 20,5 mm | 20,5 mm | 20,5 mm | 20,5 mm | 22,5 mm | 22,5 mm |
| Schirmung/EMV | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A |
| GTIN | 4250883480451 | 4250883480468 | 4250883480475 | 4250883480482 | 4250883480499 | 4250883480208 | 4250883480222 |
| GTIN 10er Pack | 4250883480550 | 4250883480567 | 4250883480574 | 4250883480581 | 4250883480598 | 4250883480307 | 4250883480321 |
JAD4xxTRSM: max. Betriebspegel Modemport 120 dBµV
