Stromdiät
Fernschaltbare Antennensteckdosen für CATV-Systeme
Die JRemote-Antennensteckdosen dieser Serie wurden von uns für die neuen hohen Anforderungen der Kabelnetzbetreiber für DOCSIS 3.1 und DOCSIS 4.0 entwickelt.
Die Dosen sind mit einem erweitertem CATV-Vorwärts-Frequenzbereich bis 1800 MHz und mit erweitertem Rückwegbereich bis 204 MHz ausgestattet und ermöglichen so hohe Datenraten per DOCSIS. Selbstverständlich sind diese Dosen auch für DOCSIS 4.0 "Full Duplex" geeignet.
Diese Dosen sind fernkonfigurierbar, d.h. jede Dose und sogar jeder Anschluss der einzelnen Dosen ist separat und aus der Ferne schaltbar. So können selbst in einer Baumstruktur die verschiedenen Signale und Dienste in Abhängigkeit der einzelnen Nutzerverträge bereitgestellt oder eben gesperrt werden, ohne jedes Mal die Wohnung betreten zu müssen.
Die Antennensteckdosen benötigen eine Fernspeisespannung über die Stammleitung, entsprechend sind die Stammleitungen fernspeisedurchgängig.
Auf den Dosen ist ein QR-Code abgedruckt, welcher die Seriennummer der Dose beinhaltet, über die die jeweilige Dose adressiert wird. Die Seriennummer lässt sich auch per JAP100 über den Modemport auslesen.
Die Dosen können auf unterschiedliche Datenkanäle konfiguriert werden, so dass Signal-Weiterverkäufer ihr Netzsegment über einen eigenen Datenkanal separat vom eigentlichen Kopfstellenbetreiber administrieren können.
Es stehen verschiedene Dosentypen zur Verfügung, die so abgestuft sind, dass sich mit einer typischen Stockwerkslänge zwischen den Dosen gleiche Pegelverhältnisse ergeben:
JAD209R: Enddose, diese kann als Einzeldose eingesetzt werden oder terminiert eine Stammleitung
JAD214/217/220R: Durchschleifdosen mit unterschiedlichen Auskoppeldämpfungen
Weitere Antennendosentypen können auf Anfrage von Netzbetreiber realisiert wwerden.
Die JRemote-Antennensteckdosen dieser Serie wurden von uns für die neuen hohen Anforderungen der Kabelnetzbetreiber für DOCSIS 3.1 und DOCSIS 4.0 entwickelt.
Die Dosen sind mit einem erweitertem CATV-Vorwärts-Frequenzbereich bis 1800 MHz und mit erweitertem Rückwegbereich bis 204 MHz ausgestattet und ermöglichen so hohe Datenraten per DOCSIS. Selbstverständlich sind diese Dosen auch für DOCSIS 4.0 "Full Duplex" geeignet.
Diese Dosen sind fernkonfigurierbar, d.h. jede Dose und sogar jeder Anschluss der einzelnen Dosen ist separat und aus der Ferne schaltbar. So können selbst in einer Baumstruktur die verschiedenen Signale und Dienste in Abhängigkeit der einzelnen Nutzerverträge bereitgestellt oder eben gesperrt werden, ohne jedes Mal die Wohnung betreten zu müssen.
Die Antennensteckdosen benötigen eine Fernspeisespannung über die Stammleitung, entsprechend sind die Stammleitungen fernspeisedurchgängig.
Auf den Dosen ist ein QR-Code abgedruckt, welcher die Seriennummer der Dose beinhaltet, über die die jeweilige Dose adressiert wird. Die Seriennummer lässt sich auch per JAP100 über den Modemport auslesen.
Die Dosen können auf unterschiedliche Datenkanäle konfiguriert werden, so dass Signal-Weiterverkäufer ihr Netzsegment über einen eigenen Datenkanal separat vom eigentlichen Kopfstellenbetreiber administrieren können.
Es stehen verschiedene Dosentypen zur Verfügung, die so abgestuft sind, dass sich mit einer typischen Stockwerkslänge zwischen den Dosen gleiche Pegelverhältnisse ergeben:
JAD209R: Enddose, diese kann als Einzeldose eingesetzt werden oder terminiert eine Stammleitung

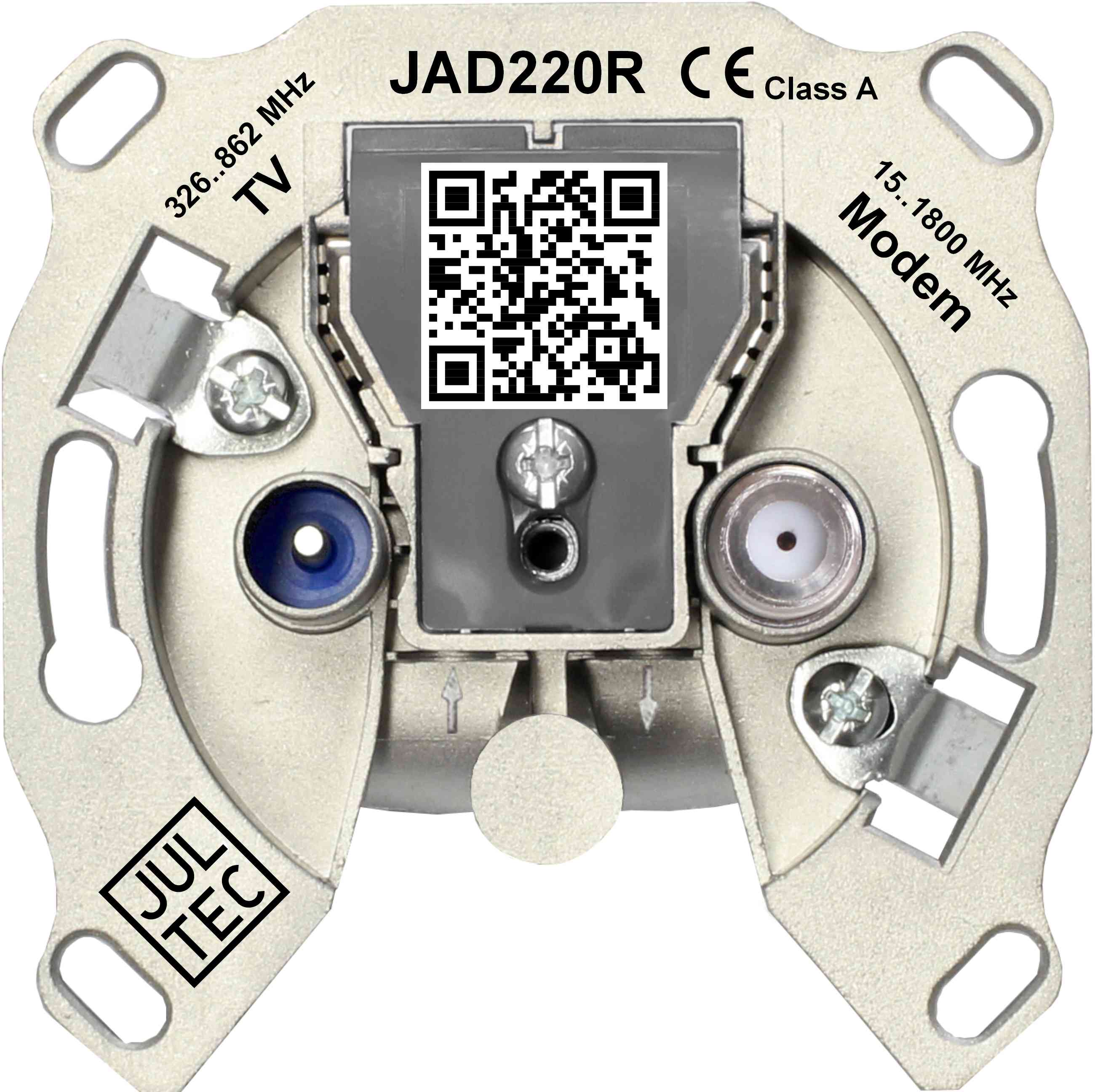

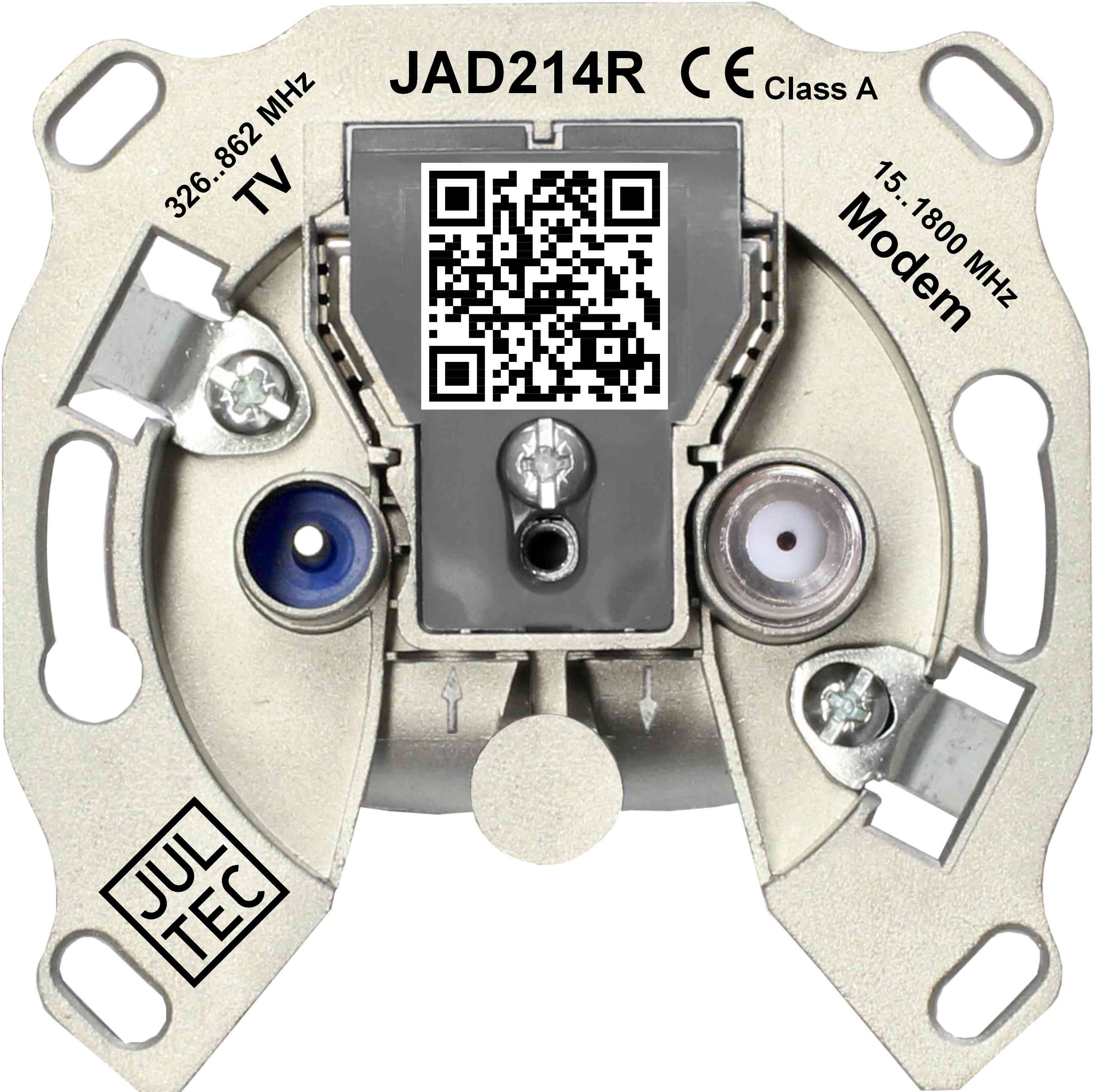

JAD214/217/220R: Durchschleifdosen mit unterschiedlichen Auskoppeldämpfungen
Weitere Antennendosentypen können auf Anfrage von Netzbetreiber realisiert wwerden.
| JAD209R | JAD214R | JAD217R | JAD220R | |
| Stamm 15MHz | - | - 3,1 dB | - 2,4 dB | - 2,0 dB |
| Stamm 204MHz | - | - 3,2 dB | - 2,2 dB | - 1,9 dB |
| Stamm 258 MHz | - | - 3,2 dB | - 2,2 dB | - 1,8 dB |
| Stamm 862MHz | - | - 3,1 dB | - 2,3 dB | - 1,8 dB |
| Stamm 1218MHz | - | - 3,1 dB | - 3,1 dB | - 2,4 dB |
| Stamm 1350MHz | - | - 3,1 dB | - 3,1 dB | - 2,4 dB |
| Stamm 1800MHz | - | - 4,3 dB | - 3,8 dB | - 3,2 dB |
| Abzweig TV IEC-Strecker |
- 9 dB 258 .. 862 MHz |
- 14 dB 258 .. 862 MHz |
- 17 dB 258 .. 862 MHz |
- 20 dB 258 .. 862 MHz |
| Abzweig Modem F-Buchse |
- 9 dB 15..1800 MHz |
- 14 dB 15..1800 MHz |
- 17 dB 15..1800 MHz |
- 20 dB 15..1800 MHz |
| Isolation TV/Modem 15 .. 204 MHz |
>= 60 dB | >= 60 dB | >= 60 dB | >= 60 dB |
| Isolation TV/Modem 258 .. 1800 MHz |
>= 24 dB | >= 24 dB | >= 24 dB | >= 24 dB |
| Sperrtiefe TV -> IN 5..65 MHz |
>= 58 dB | >= 63 dB | >= 67 dB | >= 70 dB |
| Sperrtiefe TV -> IN 65 .. 204 MHz |
>= 48 dB | >= 53 dB | >= 57 dB | >= 60 dB |
| Max. Modempegel | 120 dBµV (IMD kleiner 10 dBµV) |
120 dBµV (IMD kleiner 10 dBµV) |
120 dBµV (IMD kleiner 10 dBµV) |
120 dBµV (IMD kleiner 10 dBµV) |
| DC-Durchgang | max. 500 mA | max. 500 mA | max. 500 mA | max. 500 mA |
| DC-Verbrauch | max. 15 mA | max. 15 mA | max. 15 mA | max. 15 mA |
| Einbautiefe | 20,5 mm | 20,5 mm | 20,5 mm | 20,5 mm |
| Schirmung/EMV | CE, Klasse A | CE, Klasse A | CE, Klasse A | CE, Klasse A |
| GTIN | ||||
| GTIN 10er Pack |
)
)
)
)
