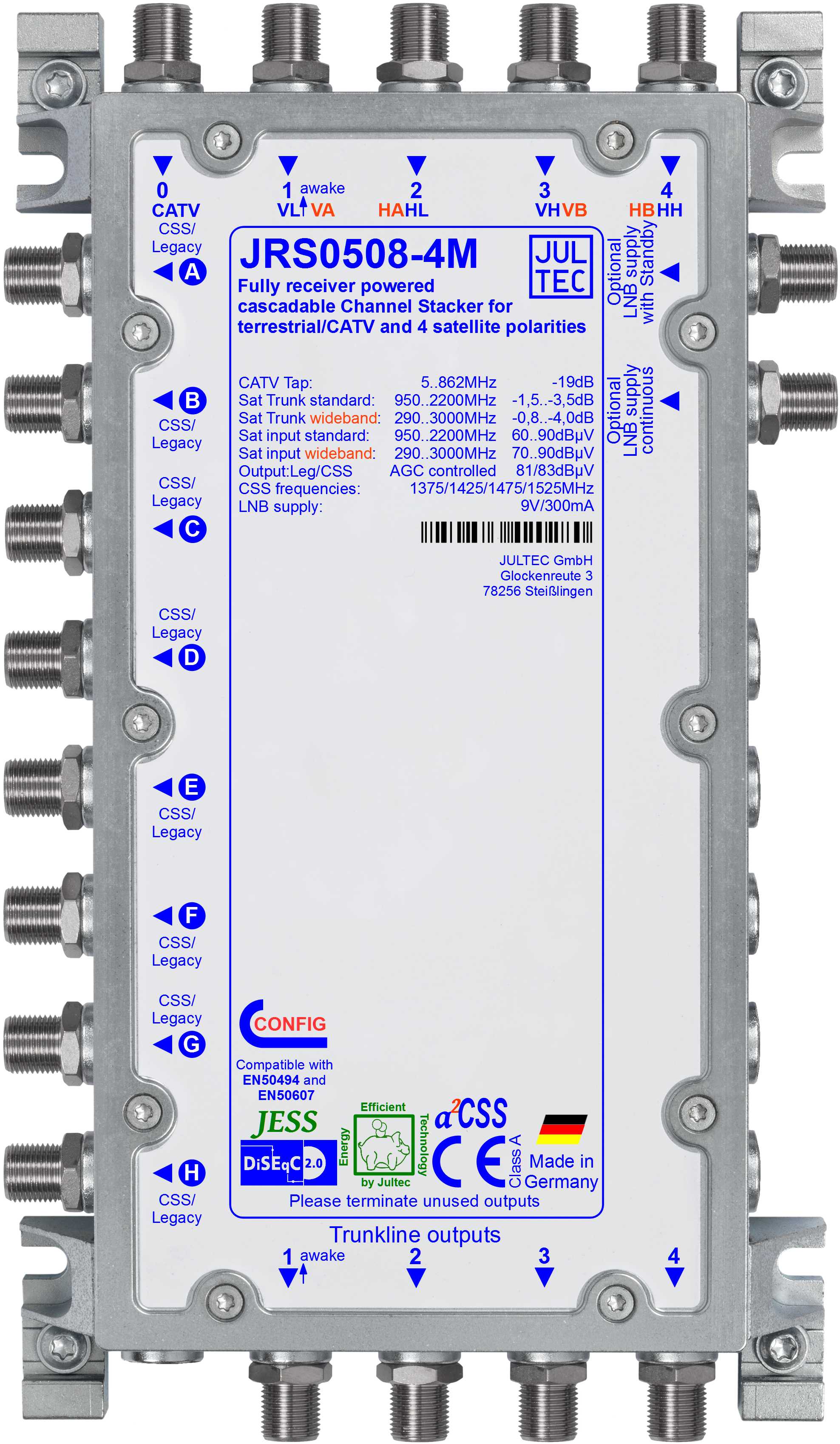

JRS0508-4M, JRS0508-4T

Bei den Geräten JRS0508-4M und JRS0508-4T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind).


An jedem der acht Ausgänge stehen je vier Userbänder für die Versorgung von Twin- oder Quad-Empfängern zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden.

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JRS0508-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JRS0508-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
  JRS0508-4M JRS0508-4T
Anzahl Abzweige 8 8
Abzweig 5 .. 862 MHz - 19 dB - 19 dB
Entkopplung port to port (Terr) > 35 dB
Stammleitung 950..2200 MHz 4 x - 1,5..- 3,0 dB -
Stammleitung 290..3000 MHz (WB) 4 x - 0,8..- 3,5 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel Multischaltermodus 81 dBµV
Ausgangspegel Einkabelmodus 83 dBµV
Anzahl Userbänder 8 x 4 (Klick für Frequenzraster)
Maximale Receiverlast Multischalter 40 mA plus LNB*
Maximale Receiverlast Einkabelmodus 145 mA plus LNB*
LNB-Versorgung 9 V / 300 mA
Abmessungen 131 x 224 x 34 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883420280 4250883420389
Produkte -> Teilnehmergesteuerte Einkabelsysteme
* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein
